ANGIO Mentor Suite II – wysoko zaawansowany symulator procedur wewnątrznaczyniowych

Kod produktu: ANGIOSUITE

Surgical Science / Simbionix Products

Zapytaj o ofertę

Czym jest symulator zabiegowy ANGIO Mentor Suite II?

ANGIO Mentor Suite II to stacjonarna platforma symulacyjna, która zapewnia realistyczne środowisko kliniczne pracowni hemodynamicznej bądź hybrydowej sali operacyjnej. Ergonomiczny projekt oraz zoptymalizowanie pod kątem szkolenia zespołów interwencyjnych czynią z symulatora zabiegowego ANGIO Mentor Suite II niezastąpione narzędzie dydaktyczne. Trenażer zapewnia możliwość interaktywnego udziału w szkoleniach z zakresu zabiegów wewnątrznaczyniowych przeprowadzanych przy użyciu fluoroskopii w pracowni hemodynamicznej, gabinecie czy na sali operacyjnej, a wszystko to przy pomocy wirtualnej rzeczywistości.

Symulacje uwzględniają zarówno indywidualne podejście do studenta, jak i naukę pracy w grupie, na każdym poziomie zaawansowania, spośród wielu specjalizacji: kardiologii neuroradiologii oraz radiologii interwencyjnej, kardiochirurgii, elektrofizjologii, neurochirurgii, a także chirurgii urazowej bądź naczyniowej.



Technologia ANGIO Mentor Suite II

Unikalny system zapewnia realistyczne odwzorowanie anatomii ciała oraz ruchów narzędzi. Dołączenie zaawansowanej technologii haptycznej pozwala na dokładne naśladowanie prawdziwego przebiegu operacji w oferowanych symulatorach zabiegów wewnątrznaczyniowych. Opory naczyń i zachowanie narzędzi jest wyczuwalne przez przeprowadzającego operację. Natomiast umieszczony na platformie pełnopostaciowy manekin mający 5 różnych miejsc dostępowych sprawia, że symulacja wydaje się jeszcze bardziej realistyczna.



Moduły symulatora zabiegowego producenta ANGIO

Program nauczania obejmuje stale powiększającą się bazę przypadków, zarówno tych na poziomie podstawowym, jak i zaawansowanym. Centrala symulatorów zawiera ponad 38 różnych zabiegów wewnątrznaczyniowych oraz ponad 300 scenariuszy treningowych. Podlegają one nieustannym udoskonaleniom – istniejące już operacje i oprzyrządowania są na bieżąco aktualizowane w celu zapewnienia jak najwyższej jakości symulacji z użyciem ANGIO Mentor.



Platforma PROcedure Rehearsal Studio

Dzięki opcjonalnemu PROcedure Rehearsal Studio dostępna baza przypadków staje się nieskończona. Pozwala on dodawać własne sytuacje do biblioteki symulatora zabiegowego ANGIO Mentor, co umożliwia ćwiczenie procedur przed ich wykonaniem na pacjencie. Znacząco zmniejsza to błędy i ogranicza występowanie komplikacji.

Praktykowanie z symulatorem ANGIO Mentor zabiegów wewnątrznaczyniowych skutkuje znakomitym rozwojem umiejętności praktycznych, co ostatecznie pozwoli klinicystom zapewnić swoim pacjentom najwyższą jakość opieki zdrowotnej.



Wykorzystanie opcjonalnego komponentu – ramienia C

Wykorzystanie klinicznego ramienia C w środowisku treningowym pozwala kreować bardziej realistyczne środowisko oraz umożliwić prowadzenie pracy zespołowej podczas korzystania z symulatora zabiegów wewnątrznaczyniowych. W tej konfiguracji fizyczna rotacja jest odzwierciedlana zarówno w obrazie fluoroskopu, jak i wirtualnym monitorze.



Cechy i korzyści ANGIO Mentor

Pomieszczenie do angiografii/ pracownia hemodynamiczna/ hybrydowa symulowana sala operacyjna

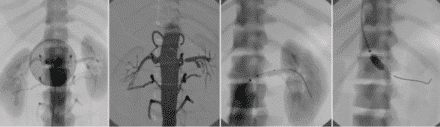

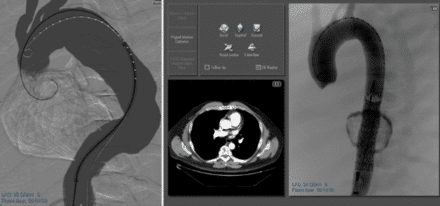

  • fluoroskopia w czasie rzeczywistym, mapy, obrazowania CINE oraz DSA,
  • symulacja ramienia C,
  • poruszanie stołem pacjenta za pomocą panelu kontrolnego,
  • możliwość przechowywania i przeglądania obrazów/sekwencji,
  • nauka oraz ćwiczenie poszczególnych etapów procedury,
  • zapoznanie się z różnymi anatomiami, również tymi trudnymi i rzadkimi, które mogły nie wystąpić podczas szkolenia bez użycia tego symulatora,
  • poprawa umiejętności technicznych oraz wydajności,
  • możliwość zastosowania różnorodnych narzędzi diagnostycznych, a także urządzeń wykorzystywanych w kardiologii interwencyjnej,
  • popełnianie błędów i radzenie sobie z komplikacjami w czasie rzeczywistym,
  • poprawa umiejętności obrazowania oraz bezpieczeństwa podczas użycia sprzętu RTG.



Zarządzanie pacjentem

Korzystanie z ANGIO Mentor skutkuje wyższym poziomem umiejętności specjalistycznych, co pozwala na zapewnienie pacjentom lepszej opieki. Do dyspozycji jest:

  • pełny panel leków zawierający medykamenty na nadciśnienie, antykoagulanty oraz środki trombolityczne,
  • monitor parametrów życiowych i EKG odzwierciedlają komplikacje lub reakcje na podane leki.

Wizualizacja ECHO umożliwia śródoperacyjną strukturalną i funkcjonalną ocenę serca w czasie rzeczywistym. Echokardiografia wewnątrzsercowa (ICE), echokardiografia przezprzełykowa (TTE) oraz badanie dopplerowskie zostały włączone do kilku modułów kardiologicznych. ICE i TTE dostępne są także z wykorzystaniem odpowiednich narzędzi w czasie rzeczywistym dla doskonalenia elementów pracy zespołowej.



Pomoce edukacyjne

  • widok struktur anatomicznych w 3D umożliwia użytkownikom pracę bez fluoroskopu, aby ułatwić im zapoznanie się z anatomią,
  • wirtualny trener przeprowadza ćwiczącego przez procedurę poprzez wiadomości i ostrzeżenia,
  • samouczek z instrukcją wykonywania ćwiczenia krok po kroku.



Obserwacja i ocena osób ćwiczących

  • dziennik procedur wykrywa i zapisuje wszystkie czynności użytkownika – użyte narzędzia, podanie kontrastu, obrazowanie, podawanie leków, zmiany hemodynamiczne czy komplikacje,
  • pełny raport z ćwiczenia przechwytuje oraz rejestruje obiektywne parametry: odpowiedni dobór i pracę z narzędziami, błędy, komplikacje, kontrastowanie, a także obrazowanie.



Zaawansowany symulator zabiegów wewnątrznaczyniowych – budowa

Manekin pacjenta naturalnej wielkości, przykryty prześcieradłem, zapewnia realistyczne wrażenia podczas zespołowego treningu medycznego. Dzięki pięciu zintegrowanym miejscom dostępowym możliwe jest ćwiczenie różnych podejść wewnątrznaczyniowych oraz korzystanie z kilku punktów w trakcie jednej procedury. Instalacja umożliwia łatwą integrację rzeczywistego ramienia C, co zwiększa realizm szkolenia i pozwala zespołowi medycznemu, w tym technikowi rentgenowskiemu, doskonalić ustawienia, a także współpracę. Panel sterowania z kończyną jest wykonywany na zamówienie, z uwzględnieniem potrzeb symulacji – zostaje zamontowany na systemie szynowym, odpowiadającym rozwiązaniom stosowanym w salach hemodynamiki.



Integracja sondy TEE, konstrukcja stołu oraz ekrany symulatora

Dodatkowo system oferuje możliwość integracji sondy TEE, umożliwiając ćwiczenie manewrowania oraz interpretacji obrazów echokardiograficznych na żywo, co wspiera kompleksowe szkolenia zespołowe z udziałem operatorów, techników, pielęgniarek i anestezjologów. Praktyczność rozwiązania podkreślają duże szuflady przeznaczone do przechowywania narzędzi, części zamiennych czy urządzeń, regulowana wysokość stołu, ergonomiczne uchwyty na sprzęt bądź specjalne wieszaki na przewody. System pozwala także przećwiczyć zasady ochrony radiologicznej, wizualizując rozproszenie promieniowania i umożliwiając wdrożenie strategii zgodnych z koncepcją ALARA. Symulator ma zintegrowane dwa ekrany:

  • 49-calowy wyświetlacz LCD do prezentacji fluoroskopii, USG, obrazów 3D i parametrów hemodynamicznych,
  • 22-calowy dotykowy ekran sterujący,

Pozwalają one na intuicyjne zarządzanie symulacją. Opcjonalnie dostępna jest także aplikacja rozszerzonej rzeczywistości „See the Invisible”, umożliwiająca trening ograniczania narażenia na promieniowanie zarówno dla pacjenta, jak i operatora.



Biblioteka modułów ANGIO Mentor

Stale rozbudowywana biblioteka modułów ANGIO Mentor zawiera interdyscyplinarne, wewnątrznaczyniowe procedury przeprowadzane w Sali zabiegowej, pracowni hemodynamicznej lub sali operacyjnej. Moduły te zostały stworzone przy współpracy z najlepszymi lekarzami. Biblioteka modułów umożliwia nabywanie i doskonalenie umiejętności, które są podstawą rozwoju pewności oraz biegłości przeprowadzania różnorodnych technik bądź procedur wewnątrznaczyniowych. Zawiera ponad 230 unikalnych przypadków zestawionych w różnorodnych modułach zaawansowanych procedur. Biblioteka ANGIO Mentor zapewnia najbardziej realistyczne możliwości treningowe o najwyższej jakości i niesamowitej palecie zastosowań.



W zestawie (wersja Suite):

  • Dotykowy ekran operacyjny o regulowanej wysokości.
  • 47” ekran LED widoku fluoroskopii.
  • Manekin pacjenta.
  • Stół o regulowanej wysokości (opcjonalnie).
  • Rozszerzenie stołu o stolik narzędziowy.
  • Narzędzia – inflator balonowy, stent deployment device, strzykawka do podawania kontrastu.
  • Panel kontrolny na szynach.
  • Wieszak na narzędzia.
  • Szuflada górna na narzędzia interwencyjne i części zamienne.
  • Szuflada dolna prawa na komputer.
  • Szuflada dolna lewa ogólnego przeznaczenia.
  • Potrójny pedał nożny.
  • Bezprzewodowa klawiatura i mysz.
  • Tacka narzędziowa na szynach.
  • Instrukcja obsługi.
  • Książka modułów.
  • Elementy zużywalne: nie dotyczy.

Waga wersji Suite: ok. 255 kg

Wymiary wersji Suite (dł. × szer. × wys.): 200 (250 po rozłożeniu stolika narzędziowego) × 83 (105 z panelem kontrolnym) × 200 (do szczytu monitora) cm

Dostępne moduły:

Zachęcamy do kontaktu celem zapoznania się z pełną biblioteką modułów wraz z ich opisami.

Surgical Science / Simbionix Products

Surgical Science / Simbionix Products  to szwedzki producent najbardziej zaawansowanych technologicznie i proceduralnie symulatorów interwencyjnych dla różnorakich specjalizacji medycznych. Symulatory Surgical Science / Simbionix Products to najwyższy stopień wierności, najwyższa jakość wykonania, doskonałe wsparcie klienta oraz wyjątkowo bogata biblioteka procedur, zabiegów i ćwiczeń możliwych do wykonania.
